Séries GR-5500-H

Intercepteurs d’huile électronique certifiés


À capacité de rétention variable pour entretien et réparation commerciale d’auto et de camion léger

Utilisé dans des garages, des condos industriels et tout atelier de mécanique, l’intercepteur d’huile électronique est fourni avec un panneau de contrôle mural incorporant deux alarmes visuelles indépendantes, pour indiquer quand vidanger les huiles usées. La capacité de rétention des huiles à l’intérieur de l’unité est variable selon le modèle requis.

Intercepteur fabriqué entièrement en acier robuste et enduit de peinture émaillée antirouille très résistante, régulateur de débit intégré et couvercle en acier strié renforcé antidérapant ; supporte auto ou camion léger.

Note : Capteur de sable est requis série GR 520, ou option SA (4.7.6).


Options (suffixe)

  • CP Connexion pour pompe NPT
  • CS Connexion de soutirage 3" JM côté sortie
  • E Extension (dim ‘C’ à préciser)
  • GRP Fabriqué en polypropylène
  • LP Laminé thermo-époxy
  • SA Section pour intercepter les sables combiné
  • SB Panier sédiment acier
  • SS Acier inoxydable
  • TECK Fil longueur totale
  • XH Couvercle usage extra lourd

Dessins techniques

Spécifications

ModèleGPMDia. Nom. J.M.DimensionHuiles usées
(gallons)
Nappe d’eau sécuritaire
(gallons)
Poids
(lb)
Unité réparation auto
A(po)B(po)C(po)hautlongueurlargeur
E(po)F(po)G(po)
GR-5500-H-3030421829392730204254
GR-5500-H-5050428836392750204804
GR-5500-H-75754291039443375355906
GR-5500-H-10010043810484433100356608
GR-5500-H-150150438104848361503577510
ModèleGPMDia. Nom. J.M.DimensionHuiles usées
(litres)
Nappe d’eau sécuritaire
(litres)
Poids
(kg)
Unité réparation auto
A(mm)B(mm)C(mm)hautlongueurlargeur
E(mm)F(mm)G(mm)
GR-5500-H-3030100535200735980675135901934
GR-5500-H-5050100710200915980675225902184
GR-5500-H-757510073525599011208253371572686
GR-5500-H-100100100965255122011208254501573008
GR-5500-H-1501501009652551220122091567515735210

Spécification et fonctionnement

Notre système électronique comprend une boîte murale certifiée avec contrôle de rétention des huiles prédéterminées (non pas de haut niveau). Cette boîte électronique nécessite une alimentation de 115 volts, qui est reliée par un fil tech à l’intérieur de l’intercepteur à une boîte de jonctions étanche, à laquelle sont rattachées trois électrodes, alimentées par un bas voltage (2 volts).

Après avoir installé l’intercepteur dans le sol, le remplir d’eau jusqu’au radier du tuyau et brancher le cordon d’alimentation à une prise électrique de 115 volts 15 AMP. Lorsque les électrodes sont en contact avec l’eau, la lumière verte s’allume sur la boîte de contrôle murale pour indiquer que le système est maintenant fonctionnel.

Les huiles usées s’accumulent à l’intérieur de l’intercepteur à partir du niveau du radier en flottant à la surface des eaux, étant plus légères, et elles sont retenues à l’intérieur par la cheminée qui descend vers le fond à la sortie, ne laissant s’échapper que les eaux. Lorsque les huiles qui, retenues à l’intérieur s’épaississent en refoulant vers le fond, ont atteint la capacité de rétention maximale (voir mesure “H” sur notre dessin), les sondes sont immergées dans l’huile. Deux lumières rouges indépendantes s’allument pour indiquer qu’il faut vidanger. La vidange peut se faire à succion par le tuyau de siphonage en ouvrant la porte d’accès sur le gros couvercle à cet effet ou à même la pompe s’il y a lieu. Lors de cette opération, s’assurer qu’il n’y ait pas d’écoulement d’eau dans le système de drainage. Après avoir vidangé la nappe d’huile, rajouter de l’eau dans l’intercepteur par le système de drainage. Lorsque l’eau va de nouveau toucher aux électrodes, les lumières rouges vont s’éteindre et la lumière verte va s’allumer sur le panneau de contrôle.

Notre intercepteur d’huile électronique ne comprend pas de soupape de fermeture à sa sortie pour prévenir toute paralysie du système de drainage des égouts du bâtiment ; notre appareil est pourvu d’une capacité d’emmagasinage sécuritaire (voir mesure “J” sur notre dessin) qui laisse amplement le temps de faire la maintenance en toute quiétude, ce qui représente un atout considérable pour l’utilisateur.

Capacité

La capacité requise en GPM est déterminée par le nombre d’unités de réparation ; c’est-à-dire le nombre de véhicules pouvant être réparés en même temps dans le garage.

Avantages du GR-5500 électronique

  • Économie d’espace: ne nécessite aucun autre réservoir de récupération
  • Vidange par succion ou par pompe calibrée pour enlever les huiles usées, sans enlever le couvercle. Permet de siphonner la portion des huiles seulement
  • Économie d’installation
  • La capacité requise de rétention d’huile usées sera déterminée grâce au bon jugement de l’utilisateur (voir votre représentant)
  • Économie importante sur l’entretien grâce aux voyants lumineux au mur, indiquant à quel moment vidanger
  • Plus la capacité sera grande, moins fréquentes seront les vidanges. Donc une opération plus économique, et moins de risque de débordement s’il y a déversement d’huile accidentel dans l’atelier
  • Réserve de sécurité d’eau importante évitant les déversements d’huiles dans les égouts (J)

Méthode d'installation dans le sol

Tous les drains de plancher doivent se déverser dans un intercepteur à sable qui se poursuit dans l’intercepteur d’huile. L’intercepteur d’huile doit être ventilé par deux tuyaux de 2’’ sortant parallèlement à l’extérieur de la bâtisse et se dirigeant vers le toit ; l’un des tuyaux doit surpasser l’autre de 12’’ approximativement. À l’intérieur du bâtiment, le tuyau pour l’évent peut être sur le 2” mais doit obligatoirement être sur le 3” à l’extérieur.

Un intercepteur n’est pas connu pour recevoir les huiles usées provenant des changements d’huile des ateliers de mécaniques. Il a été élaboré pour traiter les affluents ayant les caractéristiques suivantes : débit intermittent ou variable, mélange eau/huile, non soluble/non émulsif.

Les appareils doivent être déposés sur une base compactée de pierres concassées ou de sable, et enfoncés jusque sous le plancher de béton et aussi être cimentés à ce plancher. Avant le début des opérations dans l’atelier, l’intercepteur doit être rempli d’eau propre jusqu’au radier et ainsi de suite après chaque vidange et chaque nettoyage. L’intercepteur doit être nettoyé une fois par année ou plus si nécessaire. Le capteur de sable doit être vidangé lorsque le volume s’approche du radier des connexions avant qu’il se déverse dans l’intercepteur.

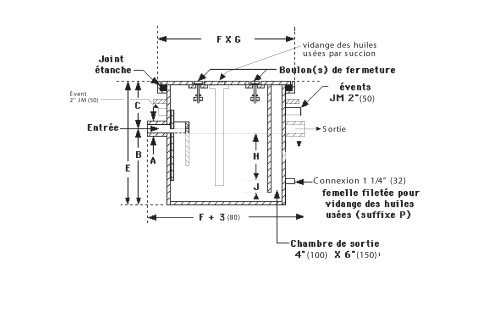

Dessin technique

×
